城市建设具有蓄水有效、渗水快、雨天不积水等优点。然而，海绵城市透水砖因其良好的特点，被广泛应用于公共建筑广场、城市道路、住宅小区、别墅、车站等场所。透水砖厂家生产中应注意哪些问题？

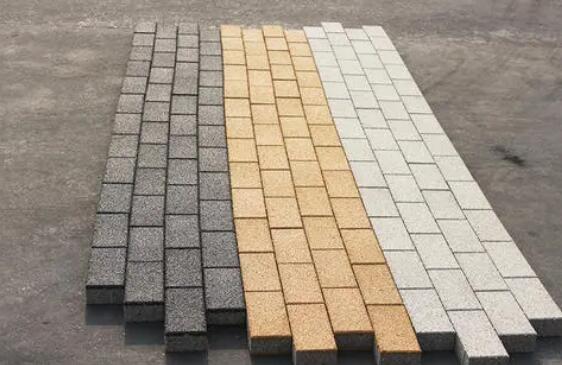

一、碎透水砖。
透水砖厂家用破碎机将瓷砖粉碎成一定比例的颗粒。但破碎颗粒的大小和比例会影响透水砖的透水性、表面效果和半成品强度。颗粒越粗，透水性越好，但坯体强度降低，表面效果粗糙，尺寸增大，烧成温度升高。透水砖也会根据不同的材料达到不同的效果。因此，调节烧成温度，改变颗粒尺寸和比例，调节成型压力。
透水砖的重要指标和方法。

二、混合搅拌透水砖：
搅拌过程中应加入一定量的滑石粉、长石粉、膨润土和木质素。添加助熔剂和粘结剂的目的是提高球团的粘结性能和生坯强度。如不添加，透水砖不能成型，或强度不够，半成品损失，成品砖开裂。
三、烧制透水砖：
隧道窑通常用于烧透t气性砖。产品厚度约6cm，燃烧时间约20小时。同时，车厢大约有八层。燃烧温度为1200-1250°C。燃烧温度取决于收集瓷的透水性、抗弯强度、尺寸、表面颜色、玻璃化程度或吸水率。在海绵城市透水砖的生产过程中，烧结透水砖的质量取决于破碎、搅拌、成砖因素和烧制方法。
